CAD的应用目前在企业产品研发设计过程中已经成为了必不可少的设计工具,特别是近年来三维CAD的普及应用推广。CAD软件的应用不仅提高了企业产品研发设计的效率,也改善了产品研发质量,甚至改变了企业产品研发的设计方法，所以CAD的应用越来越得到企业的重视。

作为企业产品研发创新管理平台的PLM系统在其应用过程中与相关CAD软件的集成将成为企业应用的关键和必然，如何实现PLM与企业应用CAD软件集成，需要实现怎样的应用集成，如何才能保证PLM与CAD集成应用的实现，目前已成为众多实施了或即将实施PLM企业的困惑。这里将阐述用友PLM在与CAD集成应用项目实施方面的一些实施经验和应用分享。

1、离散制造企业常用应用CAD软件归类

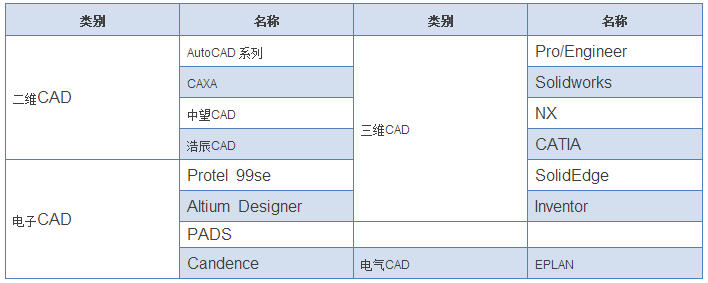

   目前国内离散制造企业常用的CAD软件按应用专业可以归类为三大行业类软件：机械结构类CAD（包括二维和三维CAD）、电子设计类CAD、电气设计类CAD,各大类常用的主流软件如下表所示：

2、用友 PLM与CAD集成产品策略——基于统一的CAD接口平台

目前国内外大多数PLM厂商在针对CAD集成接口的开发上，基本都是按照不同的软件单独开发相对应的集成接口程序来满足应用的需要，但实际上，这种模式给现场的PLM实施工作带来了一定的困难，因为企业客户使用的CAD软件种类多异，实施时需要多种CAD集成程序接口来匹配，经常发生不同接口程序文件冲突的问题，导致有些接口不同同时安装使用；另外即使是同一种软件，但版本不同，平台不同，涉及到的集成接口程序也是不一样，特别是基于不同平台的版本（支持32位的还是64位的）。单独种类和版本的集成接口开发一是不利于项目的实施和系统维护，也不利于PLM产品更新和升级。

用友PLM基于众多集成实施项目经验，推出了基于统一的CAD接口平台的CAD与PLM集成产品开发策略。所有CAD软件集成接口都基于统一接口平台进行应用开发，共享相关业务组件，这样既保证了不同CAD软件集成接口风格一致，也保证了接口的统一，除此之外利用此接口平台更加开放了客户对CAD集成深度应用的二次开发。

目前基于统一CAD接口平台已完成了大部分常见CAD软件的标准接口：

3、用友 PLM与CAD集成实施策略——明确实施内容范畴，突出专业应用

CAD应用行业不同，所以CAD集成内容和要求不同；同一行业不同产品由于设计方法的差异也会导致CAD集成的内容和要求也不一样；即使做同一产品但CAD应用基础不一样，那么集成要求和方式也相差很大。所以CAD的集成应用还是要根据项目情况来确定具体的实施内容和方式。但要保证PLM与CAD集成的成功实施，需要企业理解集成实施的内容范畴，同时也要求实施商提供突出专业的集成应用解决方案：

1）双方认可基本的实施内容范畴

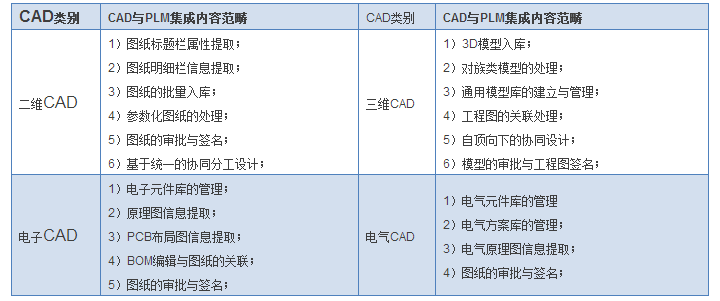

PLM与CAD集成应用实施一个重要的前提是双方要清楚集成实施的基本内容和范畴，达到认识的一致，否则一开始实施就会出现较大的认识偏差。这里总结一些PLM与CAD集成应用实施的一些基本内容供参考。

2）双方确认的专业化集成方案开发

由于很多行业有其突出的专业性，这样导致通用的CAD接口无法满足客户的行业应用，比较突出的如输配电开关柜行业、电梯行业、汽车线束行业等。这类企业除了提供标准通用的CAD集成接口外，还得在此基础上开发出满足客户行业化需求的专业化集成应用。这时由于行业性较强，集成需要考虑更多的行业需求，此时个性化特性也较突出，所以实施商要基于已有行业插件的基础上结合企业的个性化规划出合适的专业化集成方案路线，并与企业应用部门一起确认。

比如说，用友PLM针对于一些特殊行业也提供了一些成熟的行业化CAD集成应用插件，如电梯行业、汽车线束行业等，下图为汽车线束设计与PLM集成插件。

3）实施资源和实施基础的保障

PLM与CAD集成应用的实施，相对于PLM其他功能模块的实施更体现其难度和专业性，所以为了保证项目的实施成果，项目双方都需要较多的投入。对于PLM实施服务商一定要选派熟悉相应CAD软件应用的实施顾问来负责这部分的实施（不仅要求对PLM系统熟悉，更要对CAD产品设计方法熟悉）；对于企业也要在CAD集成应用的一些基础数据的整理下功夫，来完善CAD基础应用数据(如标准件库、通用件库，参数化模型库等的梳理)，建立适合企业自身的CAD设计规范，形成适合企业产品特点的CAD设计方法。

PLM与CAD集成应用并不是简单的图纸数据提取与管理，他更多是一种方法和规范。

4、用友 PLM与CAD集成应用策略——关注集成细节功能的推广和应用

用友PLM目前在机械装备行业、电子电气及高科技行业、汽车及零部件行业已拥有上千家应用客户，在项目实施过程中几乎每个项目都会遇到与CAD软件集成的需求，但总结所有实施项目，用“细节解决成败”这句话来描述“PLM与CAD集成”在企业的推广应用更为关键，有时大部分功能都实施实现了，但就由于一些小的功能点以及小的流程无法实现而导致整个集成应用在企业推广困难，甚至导致客户放弃。现列出几个方面加已说明：

1）CAD文件模型浏览的问题

   由于国内PLM基本都是采用的AUTOVUE浏览器来进行CAD模型的浏览；但CAD软件版本升级变化快，而AUTOVUE版本升级较慢，导致很多高版本的CAD模型无法用AUTOVUE浏览器来浏览，而影响企业CAD和PLM的推广应用。

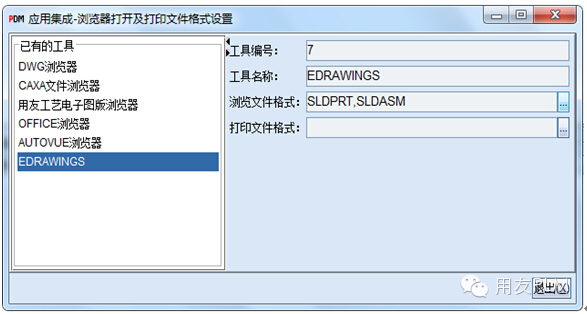

   用友PLM针对这个突出的问题，采用PLM对CAD模型文件浏览的自适应：实现CAD模型文件浏览器的格式配置，根据模型文件格式自动调用相应的浏览器，这样给企业在CAD模型文件的浏览方面更大的选择。
2）CAD工程图电子签名的问题

   由于企业虽然用了CAD设计，但生产相关部门还是需要使用纸质图纸生产，而纸质图纸上是需要签名盖章方可使用，但由于电子图纸评审已经在PLM里完成了，如何将PLM系统里完成的审批信息签署到电子图纸上是PLM推广应用的关键。很多PLM实施商采用的是通过后台的PDF生成器来实现将PLM系统里完成的审批信息签署到电子图纸上，这种方式带来的有几个应用问题，一是只能通过浏览pdf格式的文件才能看见审批签署信息，原CAD文件没有，二是经常丢失签署信息，更重要的这种方式实施配置工作量大，不适用不灵活。

   用友PLM针对常见的CAD工程图纸格式，提供了专门的工程图签章功能，配置方便直接签署到CAD工程图纸上（如针对AutoCAD图纸的电子签章、Solidworks工程图纸的电子签章、Pro/E工程图纸的电子签章以及Office文件的电子签章等）。

3）CAD图纸打印控制的问题

   前面讲到企业虽然用了CAD设计，但生产相关部门还是需要使用纸质图纸，但如何控制CAD图纸的打印也是影响企业PLM推广应用的关键，但很多PLM解决方案只是侧重电子数据的管理，对电子数据的纸质输出的管理并不关注。

   用友PLM专门提供了企业CAD图纸打印控制管理子模块，可以帮助企业建立从图纸打印申请、打印审批、打印控制、打印通知、打印发放和回收等规范业务流程。

4）除技术部门外其他部门CAD图纸或模型查看的问题
      在企业里实际上真正使用PLM系统的是技术部门，但需要查看CAD图纸或模型的还有很多相关部门，如生产工艺部、采购部、财务部、质量部等，而这些部门往往不直接使用PLM系统，而经常使用的是ERP系统，但很多ERP厂商不管这块的需求，而将此问题抛给PLM厂商，而PLM厂商也没有好的解决方案，只能是要求这些部门也安装或直接进入PLM系统进行查询年，这样以来企业需要额外购买许多的许可而增加企业的应用成本，使之产品数据化推行困难。

   所以能否让用户在ERP系统里直接浏览PLM系统的CAD图纸或模型也直接关系到PLM在企业的广泛的推广应用。用友PLM实现了与ERP的互联互通，在ERP里可以直接访问PLM系统了正式发布的相关CAD图纸或模型。

总结PLM与CAD集成应用实施可用以下几个关键词来概括：“需求务实”、“基础扎实”、“突出行业”、“讲究细节”。
