覆盖膜的作用
覆盖膜用于线路板行业对铜箔进行保护,避免其氧化,以及为后续的表面处理进行覆盖和SMT工序中起阻焊作用。因不同电子线路的尺寸和类型需求不同,需对覆盖膜相应位置进行开窗及切割。

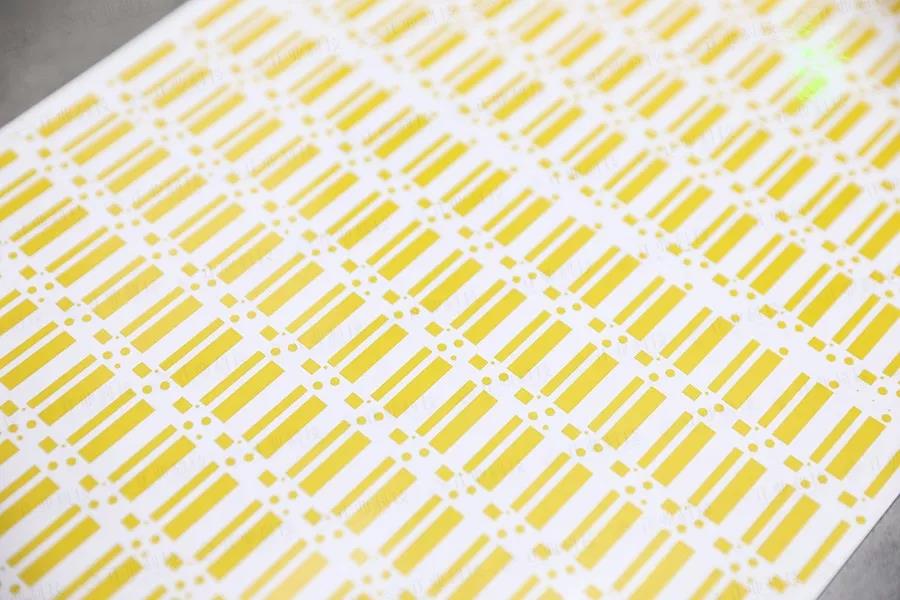

▲正业覆盖膜加工效果图
面对FPC覆盖膜大批量生产中所采用的传统冲压工艺,有着精度低、噪音大、粉尘大、冲压开模具费用高,不适合小批量生产,设计和制造模具均需要时间等问题。
相比较之下,激光切割则更为灵活、精度高,且不需开模具,小批量生产下,产品成本大大降低,特别是在精细切割领域,激光切割更具有传统冲压无法相比的优势。
针对以上问题,正业科技使用UV激光加工方案来实现FPC覆盖膜精密切割,所采用的UV激光波长只有355nm,利用高能量的激光源以及精确控制激光光束可以有效提高加工速度和加工精度。

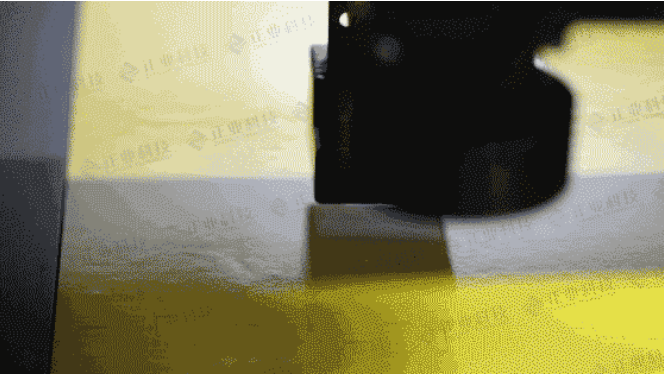

▲正业卷对片UV激光切割
全自动化的生产流程实现对卷料覆盖膜的开窗加工及单张裁切,只需把资料输入电脑,运作期间无需人工参与即可完成所有动作,大大节省人力成本,实现高精度的加工,缩短产品生产周期。

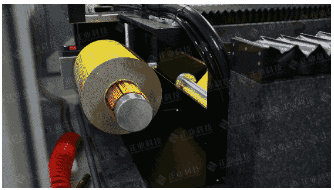

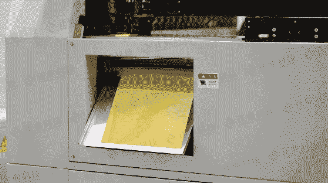

▲正业卷对片UV激光切割机卷料切割

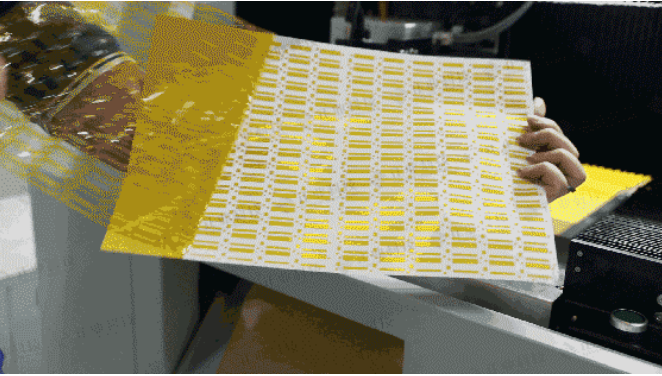

▲正业卷对片UV激光切割机覆盖膜加工效果图示

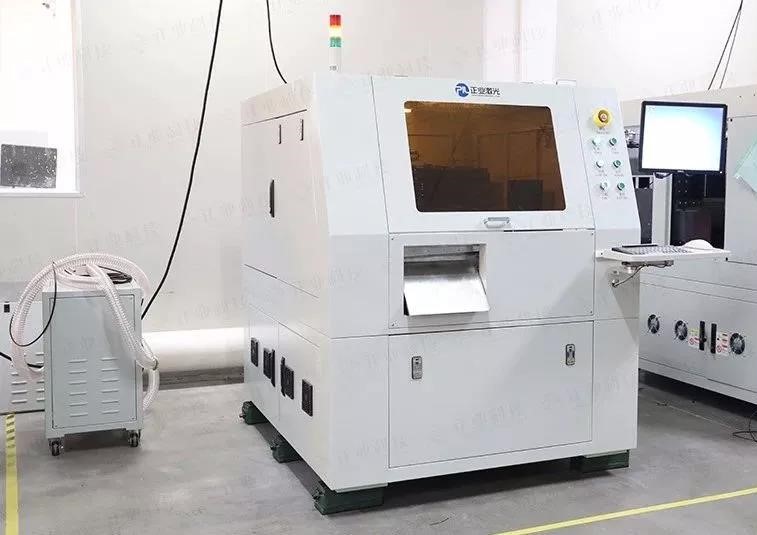

▲正业卷对片UV激光切割机外形
设备重要参数:
加工精度:±50um
裁切精度:±0.2mm
激光波长:355nm
激光功率/频率:10W@30KHz
切割材料厚度:≤0.1mm(非金属材质)
最大加工幅面:300mmX500mm
振镜扫描范围:45mm×45mm
特征:
1、自动化程度高:加工完成后自动裁切成单张,节省人工开料;
2、高精度模式:针对小图形实现无拼接加工;
3、日志记录:记录生产日志、运行日志、报警日志;
4、可导料:最多可达50种料,无需人工设置,自动加工;
5、参数自动保存:数据存档,方便下次加工。

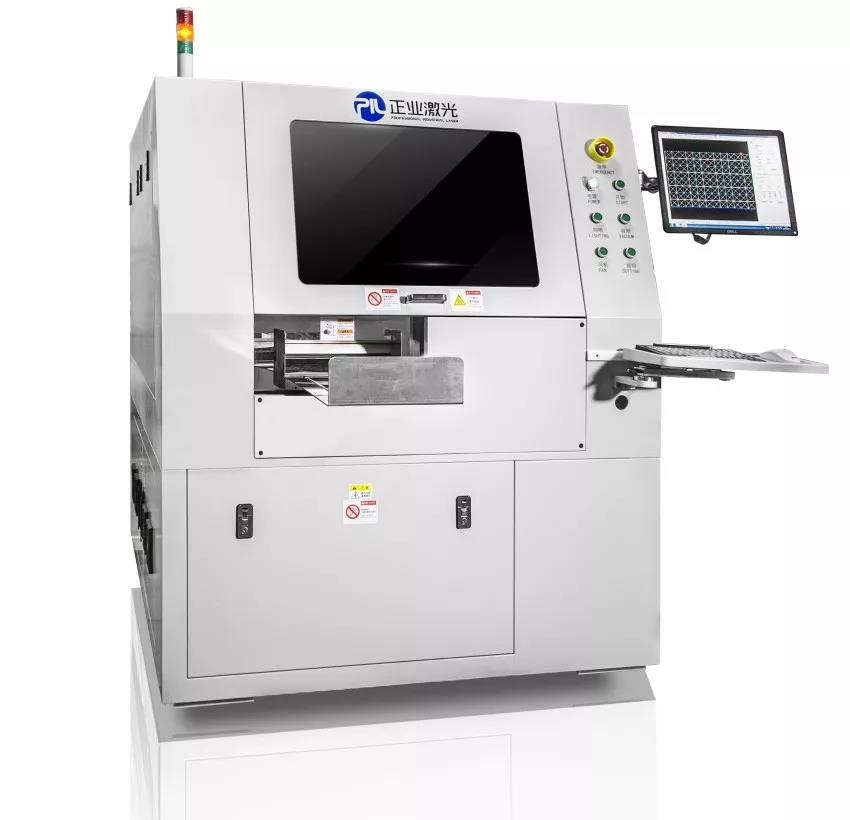

▲正业卷对片UV激光切割机
亮点大揭秘
正业卷对片UV激光切割机相比行业激光覆盖膜设备的优势:光束质量高,光斑小,炭化轻,效果好,超精细切割,切割热影响区非常小(最小可达35.13μm)远超行业,材料不变形,不烧焦。

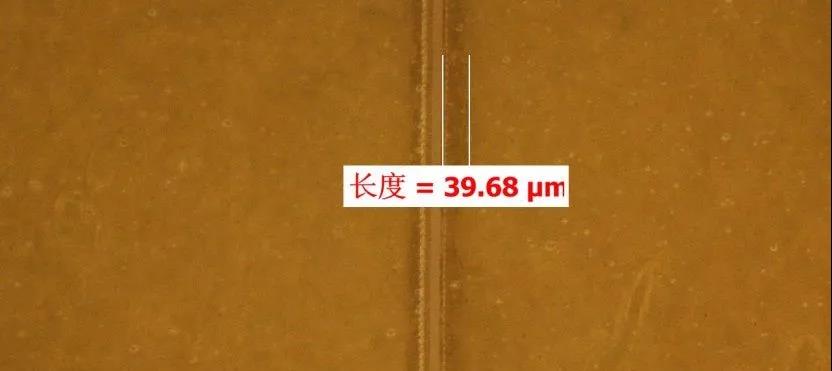

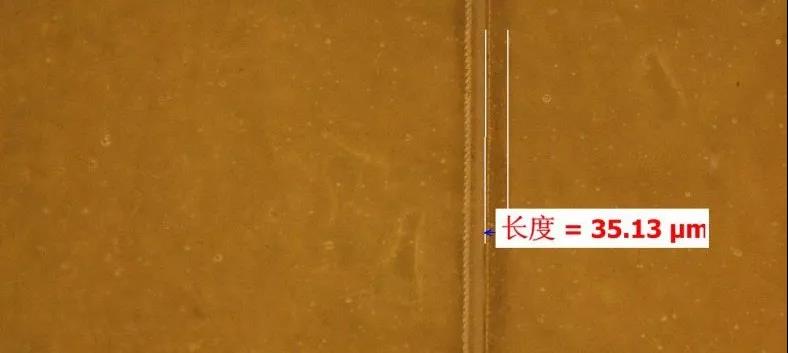

▲正业卷对片UV激光切割机加工后热影响区图示
炭化标准:
热影响区小于50μm(优);
热影响区小于100μm(合格)。
正业卷对片UV激光切割机炭化轻,可达35.13μm,整体保持在50μm下。
”正业科技在UV激光设备研发、生产已沉淀多年经验,产品涵盖PCB二维码激光打标机、UV激光切割机、UV激光打孔机及相关配套自动化设备,以智能制造为发展方向并坚持不懈的推动激光设备在各种行业中的应用,给客户提供最适合的智能制造系统解决方案服务,助力企业智能化制造转型发展。“
